WebRTCを使ったカメラ付きラジコンカーをつくりたい
環境構築シリーズ Raspberry Pi Linux アドベントカレンダーはじめに
この記事は東京高専プロコンゼミ① Advent Calendar 2020の10日目です．
WebRTC Native Client MomoとRaspberry Piを使って，遠くから操作できるカメラ付きラジコンﾓﾄﾞｷを作りたいという記事です．
タイトルにWebRTCと入っていますが，WebRTCについてよくわかってないです．ごめんなさい．
WebRTCとは
WebRTCを使用すると、オープンスタンダード上で動作するリアルタイム通信機能をアプリケーションに追加できます。出典:WebRTC
今回はAndroid上のGoogle ChromeとRaspberry Pi上のWebRTC Native Client Momoで通信を行います．
インストール
MomoのReleseより自分にあったファイルをダウンロードします．Raspberry Pi 2,3,4はmomo-<VERSION>_raspberry-pi-os_armv7.tar.gzという名前のファイルです．tar xvf [ファイル名]で解凍できます．中にあるmomoが実行ファイルです．
以下で必要なパッケージを入れておきます．
sudo apt-get install libnspr4 libnss3
ローカルで動かす
ひとまずRaspberry PiとAndroid端末がローカルネットワークにある状態で動かしてみます．
Momoをtestモードで起動します．
./momo --no-audio-device test
AndroidのChromeのアドレスバー以下を入力します．
<Raspberry PiのIPアドレス>:8080/html/test.html

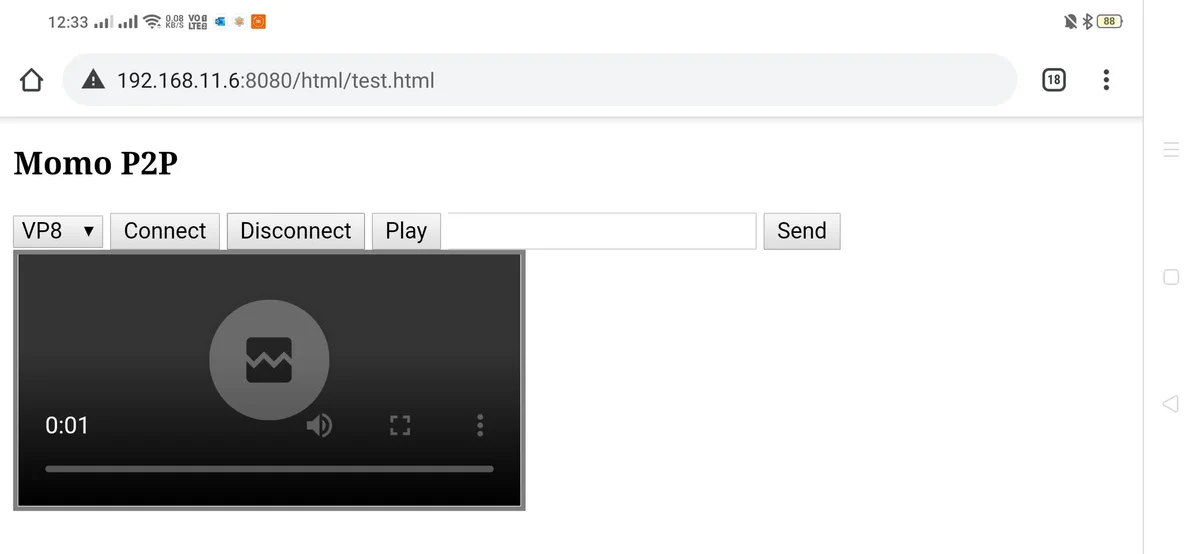

すると以下のようなページが表示されます．
Connectを押すことでカメラの映像が表示されます．
低遅延です．
遠隔で動かす
WebRTCでP2P接続するためには，お互いの情報をお互いに渡してくれるシグナリングサーバーというものが必要になります．
ローカルで動かすtestモードでは、Momoがシグナリングサーバーになっていたのですが，今回はMomoと同じく時雨堂様が開発しているAyame Laboを使い，Raspberry PiUbuntuとAndroid端末がLAN内になくても接続できるようにします．
けしからんネットワークにより，手元のRaspberry Piではうまく接続ができないので，長野県にいる知人に頼んで，Ubuntuで動かしてもらいました．
知人のUbuntu上で環境構築
Momoのインストールは省きます．
どうやらカメラがついていないようなので，v4l2loopbackで仮想カメラを作ります．
以下でビルドを行います．
git clone https://github.com/umlaeute/v4l2loopback.git
make && sudo make install
読み込みます．
sudo modprobe v4l2loopback
このままでは何も映っていないカメラなので，ffmpegで動画を流し込みます．-stream_loop -1で動画が無限ループします．
ffmpeg -stream_loop -1 -re -i [動画ファイル名].mp4 -f v4l2 /dev/video0
動かしてみる
Ayame Laboにサインアップして，ルームIDとシグナリングキーを控えておきます．
AyameモードでMomoを起動します．
./momo --no-audio-device ayame wss://ayame-labo.shiguredo.jp/signaling [Ayame LaboのルームID] --signaling-key [Ayame Laboのシグナリングキー]
Ayame Laboにサンプルがあるので，そちらを使わせていただきました．
ネットワークの問題かMomoが動いているマシンの問題かわかりませんが，カクツクことがあります．
流れている動画は，以前箱根のほうに行った時のものです．
コントロールする

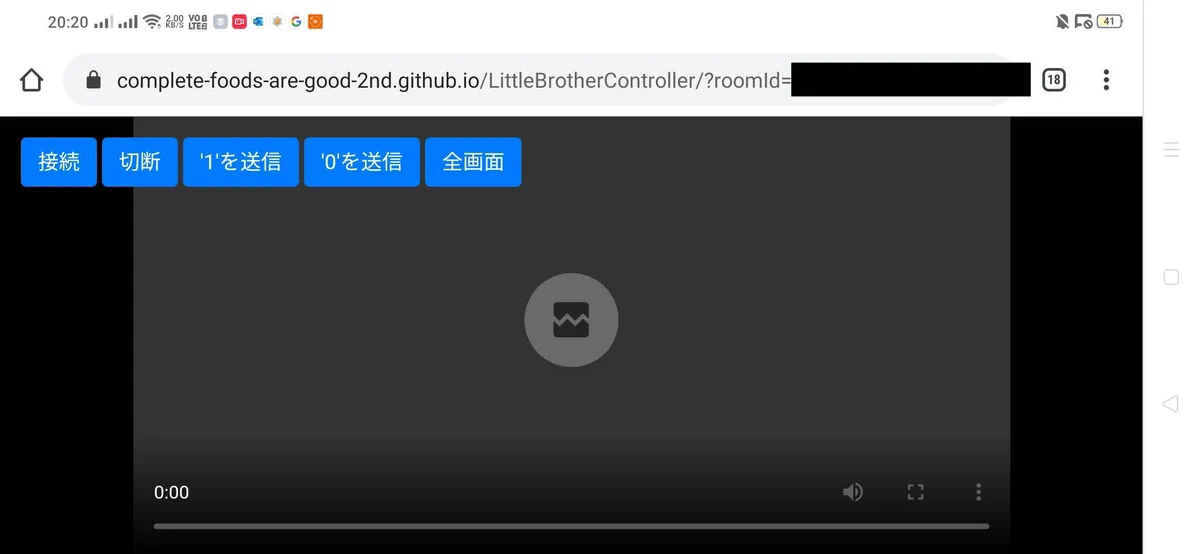

このままではただカメラの映像を垂れ流しているだけなので，コントロールできないので，なにか文字列を送れるようにしてみます．
Momoは--serial /dev/ttyhoge,hugeオプションをつけることでWebRTCのデータチャネルとシリアルポートを繋げる?ことができます．
今回は都合のいいシリアルデバイスがないので，socatで仮想シリアルデバイスを作ります．
仮想シリアルデバイスをつくる
socatをインストールします．
sudo apt install socat
こちらの動画をp参考にさせていただきました． 以下を実行して表示されたシリアルポート同士が繋がっています．
socat -d -d pty,raw,echo=0 pty,raw,echo=0
2020/12/04 18:23:04 socat[1664] N PTY is /dev/pts/1
2020/12/04 18:23:04 socat[1664] N PTY is /dev/pts/2
2020/12/04 18:23:04 socat[1664] N starting data transfer loop with FDs [5,5] and [7,7]
今回の場合は，/dev/pts/1と/dev/pts/2のようです．
–serialオプションを付けて動かしてみる
今回のMomoの起動コマンドです．
./momo -- serial /dev/pts/1,9600 --no-audio-device ayame wss://ayame-labo.shiguredo.jp/signaling [ルームID] --signaling-key [シグナリングキー]
catでシリアルポートを覗きます．
cat /dev/pts/2
こんな感じで映像以外も送受信できます．Youtubeの動画のほうはUbuntuとAndroid別々に録画していますが，電波時計を見ながらタイミングをとったので，互いの録画にあまりズレはないと思います．
タイヤを履かせたいし，ボディも着せたい
車体やコントローラーは現在友人らと制作中です．
今回はcatを使っていましたが，PythonやCでsocatのシリアルポートを読んで，Raspberry PiのGPIOを制御すればラジコンみたいになると思います．Arduinoとかを繋いでもいいかもね…
制作途中のコントローラー
