Raspberry Pi※メモ書きです．
動機
SSHが使いにくい環境なので，いつかに聞いたシリアルコンソールを使ってみようと思った．
使ったもの
- Raspberry Pi 3 model B
- KKHMF USB to UART TTL RS232 PL2303HX ワイヤーアダプタ変換ケーブルRaspberry Pi Arduino用
- Windows10搭載PC
PL2303HXのドライバーを入れる
手動でドライバーを入れないといけないようなので，とりあえず公式で配布されていたものを入れてみた…
http://www.prolific.com.tw/US/ShowProduct.aspx?p_id=225&pcid=41
が動かない．
デバイスマネージャーで見てみるとコード10などと出ていた．
PL2303HX Windows10で検索してみるとありがたいことにこの問題を解決するソフトがあるようだったので，使わせていただいた．

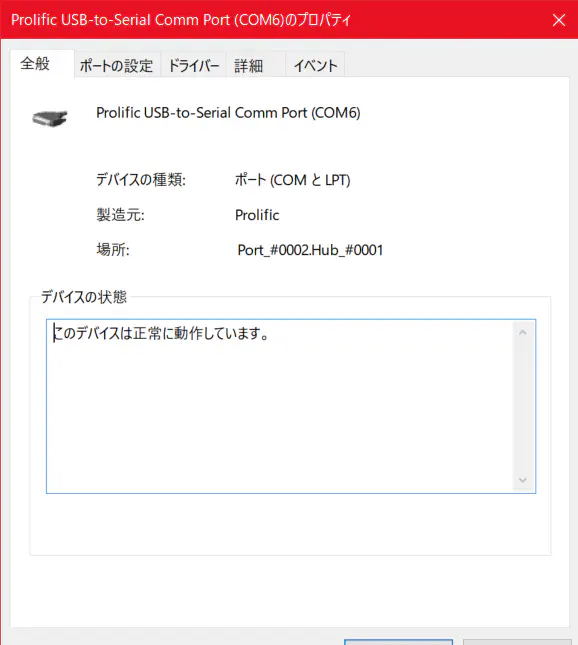

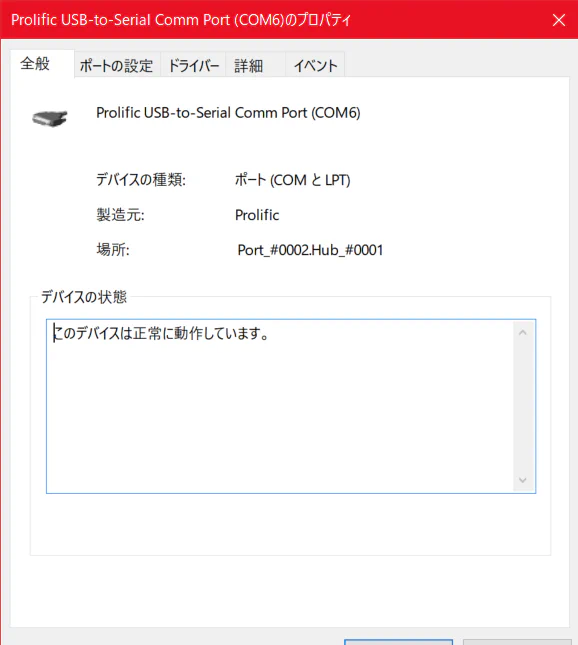

動いた
Raspberry PiのSerial Portをenableする
SSHが使えたので，sudo raspi-configからInterface Option -> Serial Portで有効化させた．
Raspberry PiとUSBシリアル変換器を繋ぐ
Amazonのレビューによるとケーブルは以下のようになっているらしい．ありがたい…
| 緑 | 白 | 黒 |
|---|---|---|
| TX | RX | GND |
Raspberry PiのGPIOは以下のサイトが見やすかった．
https://pinout.xyz/

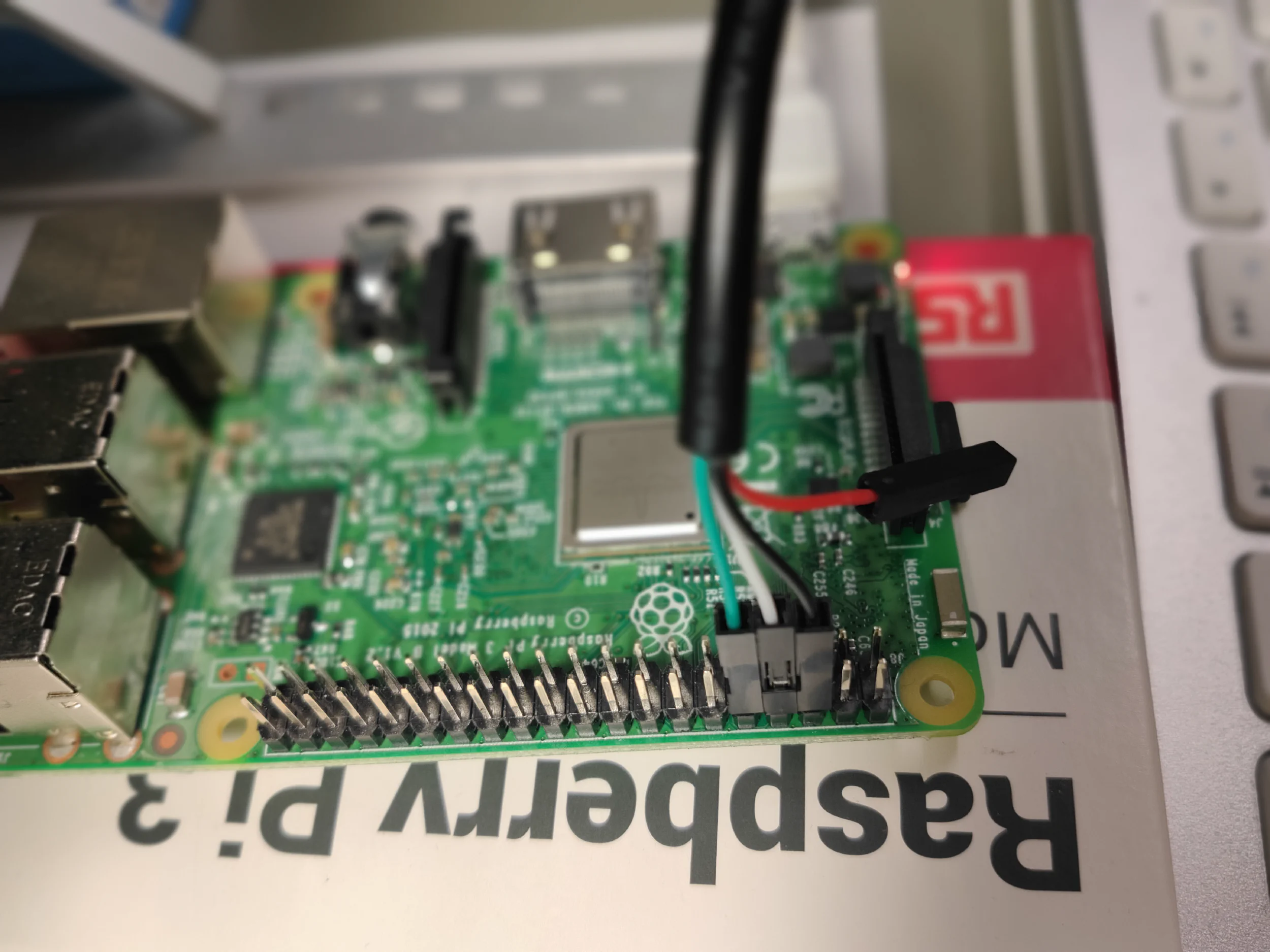

これらを参考に接続し，以下のようになった．
あとはWindows側でTera Term等を使えば接続できるはずである．
おまけ
デフォルトで9600bpsなのでslがのんびりする．
